Komplexe Dachausmittlung für Zimmerer
Hier möchte ich mal ein Komplexes Beispiel für eine
Dachausmittlung
zeigen und durchspielen. Es sind hier einige verschiedene Aufgaben die zu bewerkstelligen sind.
Unterschiedliche Dachneigungen
Unterschiedliche Traufhöhen

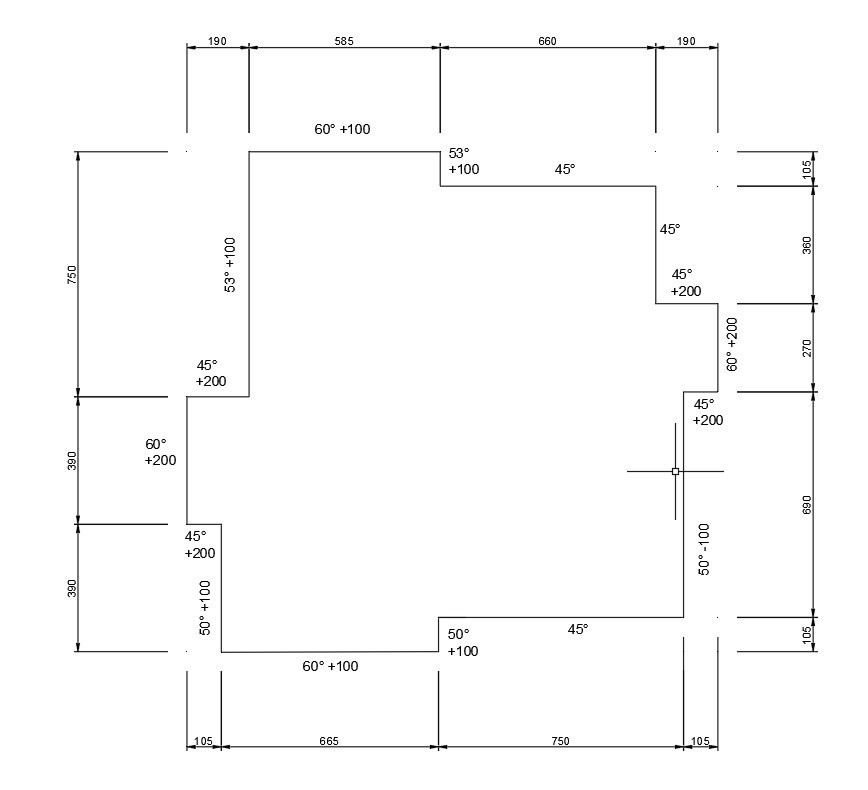

Als erstes benötigen wir einen Grundriss. Auf dem Bild sind alle wichtigen Daten zum mitmachen vorhanden.
![2021-06-06_22h02_00 wahre traufen](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_22h02_00.jpg)
Wenn der Grundriss fertig aufgezeichnet ist müssen wir uns eines Hilfmittel bedienen um im Grundriss die wahren Null Traufhöhen für alle Traufen zu ermitteln.
Bei der Ermittlung spielt es keine Rolle ob die es eine Positive oder negative Traufhöhe ist. Wichtig ist nur das die verschiedenen Traufhöhen ermittelt werden können.
Die ermittelten Maße sind die Maße im Grund und müssen entsprechend angetragen werden. Doch in welche Richtung springt die Traufe. Bei einer Positiven Traufhöhe liegt die Nulltraufe außerhalb des Grundrisses.
Bei einer negativen Traufhöhe liegt diese innerhalb des Gebäudes. Gut vorstellen kann man sich das an einer Walmdachtraufe.
![2021-06-06_22h06_08 Wahre Trauflinien](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_22h06_08.jpg)
Die im vorherigen Bild ermittelten Traufhöhen tragen wir jetzt im Grundriss ein.
Um nun die Grat- und Kehllinien zeichnen zu können benötigen wir eine weitere Hilfszeichnung.
![2021-06-06_22h39_31 2021 06 06 22h39 31](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_22h39_31.jpg)
Ich habe hier im Beispiel eine 2-m Linie gewählt. Die Maße werden im Grundriss eingezeichnet. Wichtig, die Maße müssen immer von der zuvor eingezeichneten Nulltraufe eingezeichnet werden.
![2021-06-06_22h34_58 2021 06 06 22h34 58](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_22h34_58.jpg)
So nun sind die Hilfslinien gesetzt und es kann begonnen werden die Grate und Kehlen einzuzeichnen.
![2021-06-06_22h42_10 2021 06 06 22h42 10](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_22h42_10.jpg)
Wie es in den goldenen Regeln steht: Treffen sich 2 Linien enden diese. Man wird hier sehen das Linien sich treffen enden. Jedoch im weiteren Verlauf können sich auch neue Schnittpunkte ergeben.
![2021-06-06_22h45_31 2021 06 06 22h45 31](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_22h45_31.jpg)
Linien die ohne zweifel gebildet werden können werden in den nächsten Bildern gezeichnet
![2021-06-06_22h55_09 2021 06 06 22h55 09](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_22h55_09.jpg)
![2021-06-06_22h56_10 2021 06 06 22h56 10](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_22h56_10.jpg)
![2021-06-06_22h57_09 2021 06 06 22h57 09](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_22h57_09.jpg)
![2021-06-06_22h58_26 2021 06 06 22h58 26](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_22h58_26.jpg)
![2021-06-06_22h59_12 2021 06 06 22h59 12](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_22h59_12.jpg)
![2021-06-06_22h59_57 2021 06 06 22h59 57](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_22h59_57.jpg)
![2021-06-06_23h01_33 2021 06 06 23h01 33](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_23h01_33.jpg)
![2021-06-06_23h02_17 2021 06 06 23h02 17](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_23h02_17.jpg)
![2021-06-06_23h03_15 2021 06 06 23h03 15](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_23h03_15.jpg)
So weit ersteinmal die unstrittigen Linien. Jetzt beginnen wir mit dem ersten verfallgrat.
Dazu wird die Traufe auf die andere Seite verlängert und bilde den ersten Schnittpunkt. Die Hilfslinien werden auch entsprechend verlängert, so das diese sich auch schneiden. Jetzt können wir die Linie für den Verfallsgrat einzeichnen. Da die Schnittpunkte noch nicht bekannt sind, lassen wir die Linies einfach irgendwo Enden.
![2021-06-06_23h04_30 2021 06 06 23h04 30](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_23h04_30.jpg)
So gehen wir zur nächsten Seite. Traufen und Hilfslinien verlängern und Linien zeichnen.
![2021-06-06_23h06_51 2021 06 06 23h06 51](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_23h06_51.jpg)
![2021-06-06_23h10_49 2021 06 06 23h10 49](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_23h10_49.jpg)
Da beide 45° Dachflächen parallele Traufen haben ergibt sich ein Stück First in der Mittel beiden Traufen.
![2021-06-06_23h13_52 2021 06 06 23h13 52](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_23h13_52.jpg)
![2021-06-06_23h18_11 2021 06 06 23h18 11](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_23h18_11.jpg)
![2021-06-06_23h15_44 2021 06 06 23h15 44](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_23h15_44.jpg)
![2021-06-06_23h19_10 2021 06 06 23h19 10](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_23h19_10.jpg)
![2021-06-06_23h20_03 2021 06 06 23h20 03](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_23h20_03.jpg)
Das sind nun alle Linien die Ermittelt und eingezeichnet wurden. Vorletzter Schritt: die korrekten Traufen einzeichnen.
![2021-06-06_23h20_45 2021 06 06 23h20 45](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_23h20_45.jpg)
Jetzt noch die korrekten Traufen einzeichnen und die Nulltraufen wegradieren
![2021-06-06_23h22_50 2021 06 06 23h22 50](https://www.greifswalder-zimmerer.de/wp-content/uploads/2021/06/2021-06-06_23h22_50.jpg)
So sieht das Ergebnis am Ende aus
